Сетевой фильтр Power Cube Garant SIS-2

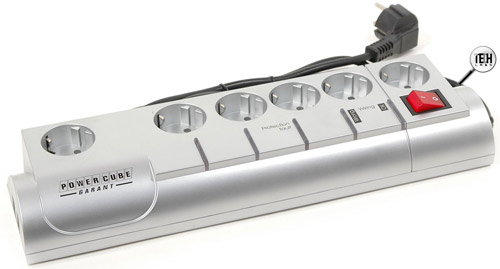

Внешность данного изделия проработана хорошо, чувствуется дизайнерский изыск. Корпус изготовлен из светлого пластика, который с внешней стороны окрашен в серебристый цвет.

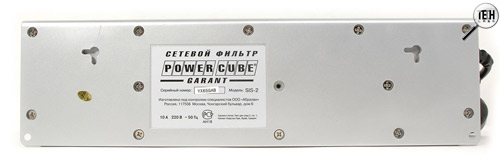

Конструкция позволяет устанавливать фильтр-удлинитель на горизонтальной поверхности или же навешивать его на стену.

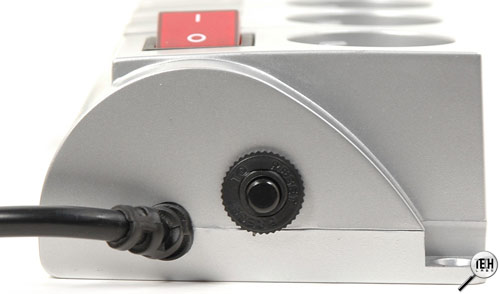

Автоматический предохранитель расположен на одном из торцов, на другом торце можно увидеть два разъема RJ-11 для протекции телефонной линии.

Все шесть розеток оснащены контактами защитного заземления и шторками, закрывающими доступ к основным клеммам. Пять розеток расположены на одинаковом расстоянии, а шестая отнесена немного дальше для возможности подключения габаритных адаптеров.

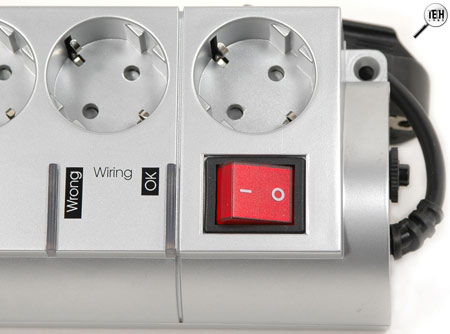

Рядом с первой розеткой находится выключатель питания с подсветкой. Около него – два индикатора правильности подключения с надписями "Ok" и "Wrong", которые загораются в случае правильного или неправильного подключения к сети питания. Рядом с розетками расположены индикаторы "Protection fault", призванные уведомить пользователя о работоспособности защиты.

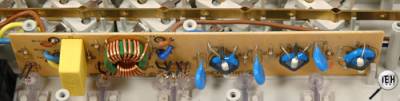

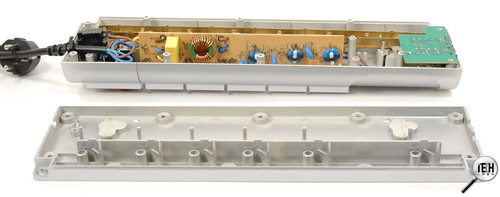

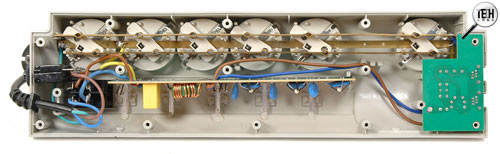

Внутренне устройство большей степени соответствует понятию "фильтр. Все компоненты смонтированы на отдельной плате. На входе установлены приличная емкость и качественный дроссель из толстой медной проволоки на ферритовом кольце.

Рядом расположены три отдельных фильтра импульсных и высокочастотных помех, соединенные по классической схеме "треугольником".

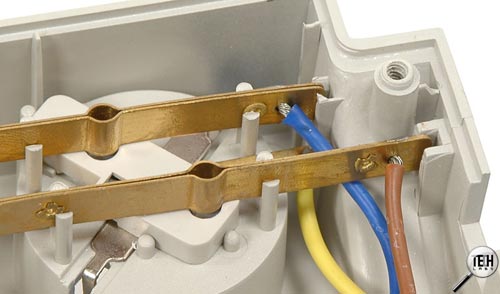

Питание на медные шины подано сразу после катушки, которая вместе с емкостью образует LC-фильтр.

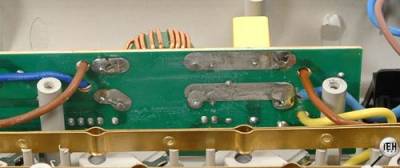

Силовые провода пропущены в отверстия и надежно запаяны, а не просто "прилеплены", как это сделано в ранее рассмотренной модели.  Индикаторы, расположенные рядом с розетками, оказались незадействованными в данной модификации, три лампочки находятся около одного прозрачного кусочка пластика и указывают исправность соответствующей варисторной цепи.

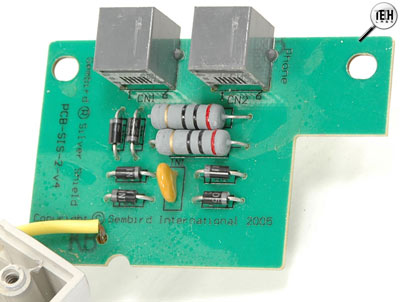

Цепи протекции телефонной линии разместились на своей отдельной плате, применено стандартное решение с защитными диодами.

Практическое тестирование

 Итак, при проведении практического тестирования мы попытались максимально качественно оценить изделие на практике, исходя из основных параметров, которыми должно обладать подобное решение: возможность ослабления высокочастотных помех, возможность ослабления импульсных помех, защита по току и паразитные параметры (сопротивление, емкость и индуктивность непосредственно самого фильтра).

 Проверить ослабление нам удалось только для высокочастотных помех, так как смоделировать импульсную помеху очень сложно – необходимо четко выдержать длительность импульса при очень высоком напряжении. Проверка по первому пункту проходила следующим образом: на вход фильтра-удлинителя подавался синусоидальный сигнал амплитудой 10 В с частотой от 10 Гц до 15 МГц, напряжение на выходе измерялось точным среднеквадратическим  вольтметром переменного напряжения. Ослабление считалось по общепринятой формуле, которую можно увидеть чуть ниже. Отдельно хочется отметить, что наша методика измерений значительно отличается от процесса испытания в профильной лаборатории, которая сертифицирована по ГОСТ Р 50745-99, потому она носит скорее ознакомительный характер, и не претендует на однозначность.

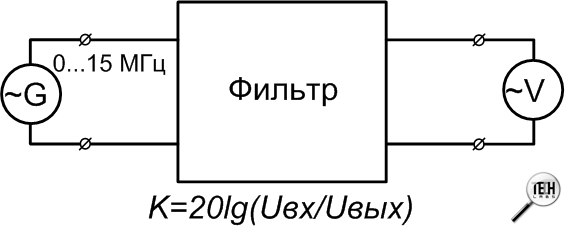

Схема измерения ослабления высокочастотных помех

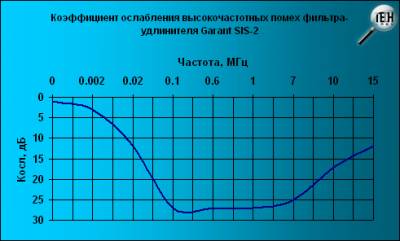

В целом результат очевиден, однако следует адекватно воспринимать значения ослабления в децибелах, стоит изменить форму сигнала или  нагрузку фильтра или другой существенный параметр – коэффициент ослабления изменится. Фильтр модели SIS-2 обеспечивает ослабление помехи уже после 2 кГц, то есть он в большей степени подходит для использования вместе с активными акустическими системами, усилителями звуковой частоты и т.д.

Далее решено было проанализировать паразитные параметры каждого из изделий. Приблизительная модель приведена на рисунке чуть ниже. Провода и шины обладают паразитным сопротивлением, следовательно, на них будет производиться падение напряжения с дальнейшим его преобразованием в тепловую энергию. Все измерения были проведены высокоточным измерителем иммитанса по четырехпроводной схеме.

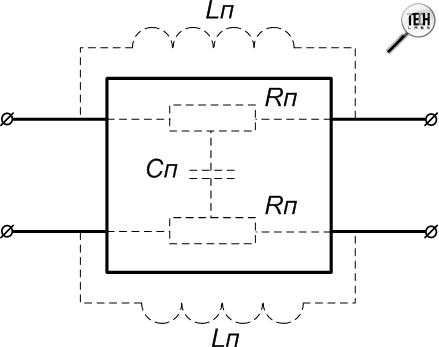

Приблизительная модель фильтра, имитирующая паразитные параметры

Паразитное сопротивление первой линии, Ом       -    0.100

Паразитное сопротивление второй линии, Ом        -    0.101

Паразитная индуктивность первой линии, мкГн     -    346.3

Паразитная индуктивность второй линии, мкГн      -   341.2

Входная емкость, нФ   -  1009

Видно, что собственная индуктивность и емкость фильтров находятся на приемлемых уровнях, что  не вызовет проблем при подключении к сети. Входная емкость в основном определяется конденсатором, который установлен на входе. Погонное сопротивление измерялось от вилки до последней розетки, данные величины показывают, что даже при максимальном токе произойдет незначительное падение мощности на проводах. Естественно, это вызовет умеренный разогрев кабелей и шинок.

И, наконец, проверим реальный ток срабатывания автоматической защиты, для чего постепенно будем подключать к фильтру-удлинителю мощные нагрузки. Power Cube Garant SIS-2 – 13 A. Тест на отключение был проведен 10 раз с периодичностью 1 минуты, проблем не было выявлено. После срабатывания защиты нажимаем кнопку – фильтр-удлинитель снова готов к работе.

Модель Power Cube Garant SIS-2 уже представляет собой полноценный фильтр-удлинитель с дополнительными возможностями, например, протекцией телефонной линии. Данному устройству без опасений можно доверить питание и защиту офисной и домашней техники, да и цена приемлемая – всего $20.

Многоуровневая защита:

Отдельная защита каждой цепи: фазы, ноля и заземления

Фильтрация помех высокочастотного и радио диапазонов

Автопредохранитель быстрого отключения от сети

VDE-сертифицированная проводка и шнур питания

Блок защиты телефона, факса и модема от импульсных помех для моделей SIS-2 и SISN-2-Black

Безопасность:

Безопасно для детей: на всех розетках - защитные шторки

Полное отключение всех проводов со светодиодной индикацией

Эргономика:

Вынесенная розетка для громоздких и нестандартных адаптеров

Удобные крепёжные отверстия

Диагностика и самотестирование:

Определение фазы, индикация неправильного подключения

Индикация подключения к розетке с дефектом заземления

Индикация выхода из строя защиты каждой из цепей питания

Технические характеристики:

Номинальное напряжение / частота: 220 В / 50-60 Гц

Суммарная мощность нагрузки: 2,5 кВт

Номинальный ток нагрузки: 10 А

Ослабление импульсных помех:

импульсы 4 кВ, 5/50 нс - 50 раз

импульсы 4 кВ, 1/50 мкс - 10 раз

Ток помехи, выдерживаемый ограничителем: 6,5 кА

Максимальная поглощаемая энергия: 525 Дж

Уровень ограничения напряжения при токе помехи 100 А: 775 В

Ослабление высокочастотных помех:

1 МГц - 12,5 дБ

10 МГц - 20,5 дБ

10 МГц - 20,5 дБ

Длина шнура: 1.8 м.

Цвет корпуса: черный, серебристый.
